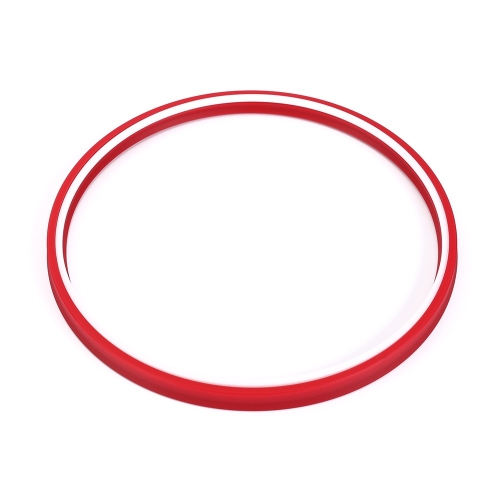

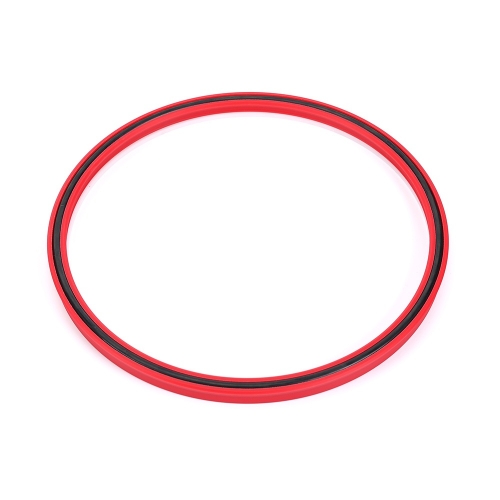

مكبس رود ختم
K652
| ظروف العمل | النظام المتري | الامبراطوري |
| السرعة القصوى | 1.0 m/sec | 3.0 ft/sec |
| نطاق درجة الحرارة | -45℃~+110℃ | -50℉~+230℉ |
| أقصى ضغط | 700 bar | 10000p.s.i. |
| أقصى فجوة البثق | قيمة ال الب ال الليبق يظهر الحد الأقصى المسموح به التخليص على جانب واحد， | ||||
| الضغط bar | 160 | 250 | 400 | 500 | 700 |
| الحد الأقصى للتخليص mm | 1.0 | 0.8 | 0.4 | 0.4 | 0.25 |
| الضغط p.s.i. | 2400 | 3750 | 6000 | 7500 | 10000 |
| خشونة السطح | μmRa | μmRt | μin Cla | μmRMS |
| سطح الختم الديناميكيΦd1 | 0.1<>0.4 | 4 max | 4<>16 | 5<>18 |
| سطح ختم ثابتΦD1 | 1.6 max | 10 max | 63 max | 70 max |
| سطح مخدد ثابتL1 | 3.2 max | 16 max | 125 max | 140 max |
| المنحدر ونصف القطر | ||||||
| مقطع عرضي مخدد≤ S mm | 4.0 | 5.0 | 7.5 | 10.0 | 12.5 | 15.0 |
| الحد الأدنى من الشطب C mm | 3.0 | 3.5 | 5.0 | 6.5 | 7.0 | 8.0 |
| أقصى نصف قطر مستدير r1 mm | 0.2 | 0.4 | 0.8 | 0.8 | 1.2 | 1.6 |
| أقصى نصف قطر مستدير r2 mm | 0.4 | 0.8 | 1.2 | 1.2 | 1.6 | 2.4 |
| التسامح | Φd1 | ΦD1 | L1 mm |
| f9 | Js11 | +0.25 - 0 |
مقدمة المواد
سلسلة كينتو 652 عبارة عن ختم قضيب مكبس عالي الضغط تم تطويره خصيصا للتعدين طويل الذراع applications.It يتكون من ثلاثة مكونات: هيئة ختم البولي يوريثين ، بالإضافة إلى حلقة الاحتفاظ بوليوكسيميثيلين (أو بك الاحتفاظ الدائري) و يا الدائري المطاط الصناعي.
ميزة المنتج
● ارتفاع ضغط / تأثير تحميل المقاومة
● بولي أوكسي ميثيلين.بك الاحتفاظ الدائري
● استجابة ختم سريعة
المعلمات التقنية
| Фd1 | ФD1 | SL | L1 | PART No. | Фd1 | ФD1 | SL | L1 | PART No. | |
| 32 | 44 | 8.7 | 9.6 | 6520320 | 128 | 143 | 14.5 | 16.0 | 6051280 | |
| 40 | 52 | 8.7 | 9.6 | 6520400 | 130 | 145 | 14.5 | 16.0 | 6051300 | |
| 50 | 62 | 8.7 | 9.6 | 6520500 | 135 | 155 | 13.6 | 15.0 | 6051350 | |
| 60 | 69.8 | 11.4 | 12.5 | 6520600 | 140 | 155 | 14.5 | 16.0 | 6051400 | |
| 60 | 72 | 8.7 | 9.6 | 6520601 | 150 | 165 | 14.5 | 16.0 | 6051500 | |
| 60 | 75 | 11.9 | 13.0 | 6520602 | 160 | 175 | 11.7 | 12.8 | 6051600 | |
| 63 | 75 | 8.7 | 9.6 | 6520630 | 160 | 175 | 14.5 | 16.0 | 6051601 | |
| 70 | 82 | 8.7 | 9.6 | 6520700 | 160 | 177 | 14.5 | 16.0 | 6051602 | |
| 75 | 95 | 12.5 | 14.0 | 6520750 | 160 | 185 | 18.8 | 20.0 | 6051603 | |
| 80 | 95 | 14.5 | 16.0 | 6520800 | 165 | 182 | 14.5 | 16.0 | 6051650 | |
| 80 | 95 | 11.8 | 13.0 | 6520801 | 170 | 185 | 14.5 | 16.0 | 6051700 | |
| 85 | 97 | 8.7 | 9.6 | 6520850 | 177 | 192 | 14.5 | 16.0 | 6051770 | |
| 90 | 105 | 14.5 | 16.0 | 6520900 | 180 | 195 | 14.5 | 16.0 | 6051800 | |
| 100 | 115 | 11.0 | 12.0 | 6521000 | 185 | 200 | 14.5 | 16.0 | 6051850 | |
| 100 | 115 | 14.5 | 16.0 | 6521001 | 185 | 210 | 18.0 | 20.0 | 6051851 | |
| 105 | 120 | 11.8 | 13.0 | 6521050 | 190 | 205 | 14.5 | 16.0 | 6051900 | |
| 105 | 120 | 14.5 | 16.0 | 6521051 | 195 | 210 | 14.5 | 16.0 | 6051950 | |
| 110 | 125 | 14.5 | 16.0 | 6521100 | 195 | 215 | 14.5 | 16.0 | 6051951 | |
| 115 | 130 | 14.5 | 16.0 | 6521150 | 200 | 220 | 14.5 | 16.0 | 6052000 | |
| 120 | 135 | 14.5 | 16.0 | 6521200 | 205 | 220 | 14.5 | 16.0 | 6052050 | |
| 125 | 140 | 14.5 | 16.0 | 6521250 | 210 | 230 | 14.5 | 16 | 6052100 |
