ظروف العمل | النظام المتري | الامبراطوري |
السرعة القصوى | 1.0 m/sec | 3.0 ft/sec |
نطاق درجة الحرارة | -45℃~+110℃ | -50℉~+230℉ |
أقصى ضغط | 700 bar | 10000 p.s.i. |
أقصى فجوة البثق | قيمة ال الب ال الليبق يظهر الحد الأقصى المسموح به التخليص على جانب واحد, الحد الأدنى لقطر قضيب المكبس والحد الأقصى للتخليص.الرجوع إلى جزء تصميم الأخدود. | ||||
الضغط bar | 160 | 250 | 400 | 500 | 700 |
الحد الأقصى للتخليص mm | 1.0 | 0.8 | 0.6 | 0.4 | 0.25 |
الضغط p.s.i. | 2400 | 3750 | 6000 | 7500 | 10000 |
خشونة السطح | μmRa | μmRt | μinClA | μinRMS |
سطح الختم الديناميكيΦd1 | 0.1<>0.4 | 4 max | 4<>16 | 5<>18 |
سطح ختم ثابتΦD1 | 1.6 max | 10 max | 63 max | 70 max |
سطح مخدد ثابتL1 | 3.2 max | 16 max | 125 max | 140 max |
المنحدر ونصف القطر | ||||||
مقطع عرضي مخدد≤ S mm | 4.0 | 5.0 | 7.5 | 10.0 | 12.5 | 15.0 |
الحد الأدنى من الشطب C mm | 3.0 | 3.5 | 5.0 | 6.5 | 7.0 | 8.0 |
أقصى نصف قطر مستدير r1 mm | 0.2 | 0.4 | 0.8 | 0.8 | 1.2 | 1.6 |
أقصى نصف قطر مستدير r2 mm | 0.4 | 0.8 | 1.2 | 1.2 | 1.6 | 2.4 |
التسامح | Φd1 | ΦD1 | L1 mm |
f9 | Js11 | +0.25 -0 |

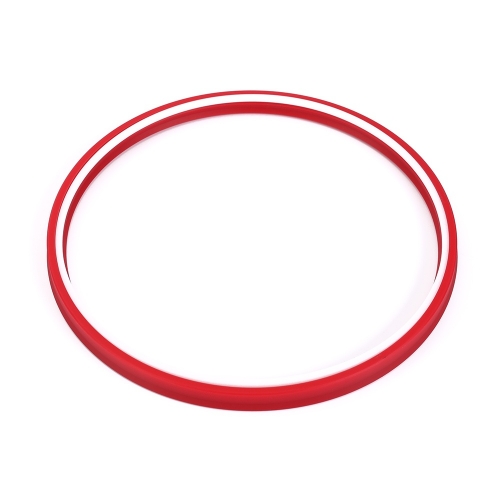

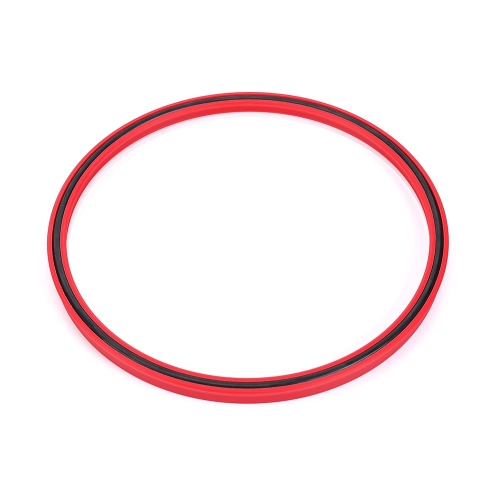

سلسلة كينتو 652 عبارة عن ختم قضيب مكبس عالي الضغط تم تطويره خصيصا للتعدين طويل الذراع applications.It يتكون من ثلاثة مكونات: هيئة ختم البولي يوريثين ، بالإضافة إلى حلقة الاحتفاظ بوليوكسيميثيلين (أو بك الاحتفاظ الدائري) و يا الدائري المطاط الصناعي.
جسم الختم مصنوع من مادة البولي يوريثين عالية الأداء المستوردة 01 دولار ، والتي تتمتع بمرونة جيدة ، وسهلة التركيب ، ويمكن أن تستجيب بسرعة لشفة الختم.يضمن المطاط الصناعي المطبق بالمطاط أن شفة الختم يمكن أن تعمل بشكل كامل في ظل ظروف مختلفة.و العازلة تأثير تأثير الحمل على الختم.تضمن حلقة التثبيت أن الختم يمكنه تحمل الأحمال الجانبية والحدود أثناء العمل.
● ارتفاع ضغط / تأثير تحميل المقاومة
● بولي أوكسي ميثيلين.بك الاحتفاظ الدائري
● استجابة ختم سريعة
Фd1 | ФD1 | SL | L1 | PART No. | Фd1 | ФD1 | SL | L1 | PART No. | |
32 | 44 | 8.7 | 9.6 | 6520320 | 128 | 143 | 14.5 | 16.0 | 6051280 | |
40 | 52 | 8.7 | 9.6 | 6520400 | 130 | 145 | 14.5 | 16.0 | 6051300 | |
50 | 62 | 8.7 | 9.6 | 6520500 | 135 | 155 | 13.6 | 15.0 | 6051350 | |
60 | 69.8 | 11.4 | 12.5 | 6520600 | 140 | 155 | 14.5 | 16.0 | 6051400 | |
60 | 72 | 8.7 | 9.6 | 6520601 | 150 | 165 | 14.5 | 16.0 | 6051500 | |
60 | 75 | 11.9 | 13.0 | 6520602 | 160 | 175 | 11.7 | 12.8 | 6051600 | |
63 | 75 | 8.7 | 9.6 | 6520630 | 160 | 175 | 14.5 | 16.0 | 6051601 | |
70 | 82 | 8.7 | 9.6 | 6520700 | 160 | 177 | 14.5 | 16.0 | 6051602 | |
75 | 95 | 12.5 | 14.0 | 6520750 | 160 | 185 | 18.8 | 20.0 | 6051603 | |
80 | 95 | 14.5 | 16.0 | 6520800 | 165 | 182 | 14.5 | 16.0 | 6051650 | |
80 | 95 | 11.8 | 13.0 | 6520801 | 170 | 185 | 14.5 | 16.0 | 6051700 | |
85 | 97 | 8.7 | 9.6 | 6520850 | 177 | 192 | 14.5 | 16.0 | 6051770 | |
90 | 105 | 14.5 | 16.0 | 6520900 | 180 | 195 | 14.5 | 16.0 | 6051800 | |
100 | 115 | 11.0 | 12.0 | 6521000 | 185 | 200 | 14.5 | 16.0 | 6051850 | |
100 | 115 | 14.5 | 16.0 | 6521001 | 185 | 210 | 18.0 | 20.0 | 6051851 | |
105 | 120 | 11.8 | 13.0 | 6521050 | 190 | 205 | 14.5 | 16.0 | 6051900 | |
105 | 120 | 14.5 | 16.0 | 6521051 | 195 | 210 | 14.5 | 16.0 | 6051950 | |
110 | 125 | 14.5 | 16.0 | 6521100 | 195 | 215 | 14.5 | 16.0 | 6051951 | |
115 | 130 | 14.5 | 16.0 | 6521150 | 200 | 220 | 14.5 | 16.0 | 6052000 | |
120 | 135 | 14.5 | 16.0 | 6521200 | 205 | 220 | 14.5 | 16.0 | 6052050 | |
125 | 140 | 14.5 | 16.0 | 6521250 | 210 | 230 | 14.5 | 16 | 6052100 |
