K834
| Condiciones de trabajo | Sistema métrico | Imperial |
| Velocidad máxima | 4.0 m/sec | 12 ft/sec |
| Rango de temperatura | -45℃~+110℃ | -50℉~+230℉ |
| Rugosidad de la superficie | μmRa | μmRt | μinClA | μinRMS |
| Superficie de sellado dinámicaΦd1 | 0.1<>0.4 | 4 max | 4<>16 | 5<>18 |
| Superficie de sellado estáticaΦD1 | 1.6 max | 10 max | 63 max | 70 max |
| Superficie ranurada estáticaL1 | 3.2 max | 16 max | 125 max | 140 max |
| Radio | |
| Radio máximo redondeado r1 mm | 0.4 |
| Radio máximo redondeado r2 mm | 0.2 |
| Tolerancia | Φd1 | ΦD1 | ΦD2 | L1 |
| Sistema métrico | f9 | H11 | H11 | +0.2 -0 |

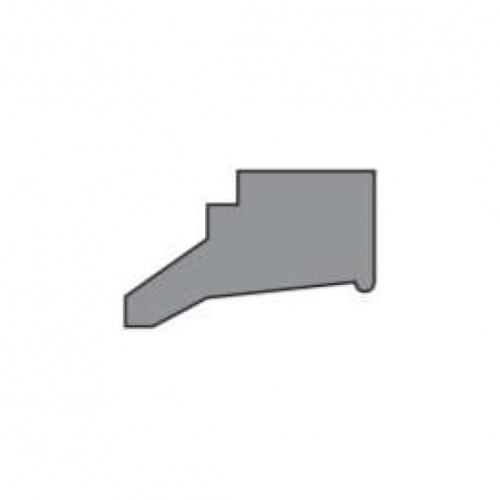

Introducción de diseño
El anillo antipolvo Kintowe K834 es adecuado para ranuras estándar y puede raspar las impurezas por debajo del medio.El labio a prueba de polvo recortado con precisión garantiza que esté cerca de la superficie del Vástago de pistón. Excepto para aplicaciones en industrias ambientales muy contaminantes (como plantas de cemento y acerías), puede eliminar casi todos los tipos de lodo u otros contaminantes.
La pared interior del producto a prueba de polvo se eleva para evitar que la presión atrapada causada por la fuga del sello principal de pistón se precipite fuera de la ranura.
El anillo antipolvo K834 de Kintowe está moldeado por inyección a partir de KINTOWE®06, un material de poliuretano importado de alto rendimiento, para maximizar la resistencia al desgaste.
Ventajas
● Rendimiento de sellado efectivo
● Bajo desgaste y larga vida útil
● Fácil instalación
● Diseño de jefe de alivio de presión
Hoja de especificaciones
| Фd1 | ФD1 | ФD2 | L1 | L2 | h | PART No. |
| 18 | 26 | 24.0 | 4.0 | 7.0 | 1.0 | 8340180 |
| 20 | 28 | 26.0 | 4.0 | 7.0 | 1.0 | 8340200 |
| 22 | 30 | 28.0 | 4.0 | 7.0 | 1.0 | 8340220 |
| 25 | 33 | 31.0 | 4.0 | 7.0 | 1.0 | 8340250 |
| 26 | 34 | 32.0 | 4.0 | 7.0 | 1.0 | 8340260 |
| 28 | 36 | 34.0 | 4.0 | 7.0 | 1.0 | 8340280 |
| 30 | 38 | 36.0 | 4.0 | 7.0 | 1.0 | 8340300 |
| 32 | 40 | 38.0 | 4.0 | 7.0 | 1.0 | 8340320 |
| 35 | 43 | 41.0 | 4.0 | 7.0 | 1.0 | 8340350 |
| 36 | 44 | 42.0 | 4.0 | 7.0 | 1.0 | 8340360 |
| 37 | 45 | 43.0 | 4.0 | 7.0 | 1.0 | 8340370 |
| 38 | 46 | 44.0 | 4.0 | 7.0 | 1.0 | 8340380 |
| 40 | 48 | 46.0 | 4.0 | 7.0 | 1.0 | 8340400 |
| 45 | 53 | 51.0 | 4.0 | 7.0 | 1.0 | 8340450 |
| 46 | 54 | 52.0 | 4.0 | 7.0 | 1.0 | 8340460 |
| 48 | 56 | 54.0 | 4.0 | 7.0 | 1.0 | 8340480 |
| 50 | 58 | 56.0 | 4.0 | 7.0 | 1.0 | 8340500 |
| 55 | 63 | 61.0 | 4.0 | 7.0 | 1.0 | 8340550 |
| 56 | 64 | 62.0 | 4.0 | 7.0 | 1.0 | 8340560 |
| 60 | 68 | 66.0 | 4.0 | 7.0 | 1.0 | 8340600 |
| 63 | 71 | 69.0 | 4.0 | 7.0 | 1.0 | 8340630 |
| 65 | 73 | 71.0 | 4.0 | 7.0 | 1.0 | 8340650 |
| 70 | 78 | 76.0 | 4.0 | 7.0 | 1.0 | 8340700 |
| 75 | 83 | 81.0 | 4.0 | 7.0 | 1.0 | 8340750 |
| 80 | 88 | 86.0 | 4.0 | 7.0 | 1.0 | 8340800 |
| 90 | 98 | 96.0 | 4.0 | 7.0 | 1.0 | 8340900 |
| 100 | 108 | 106.0 | 4.0 | 7.0 | 1.0 | 8341000 |
| 110 | 118 | 116.0 | 4.0 | 7.0 | 1.0 | 8341100 |
| 140 | 152 | 149.0 | 4.0 | 7.0 | 1.0 | 8341400 |
